MotorCar_Summary

平衡摩托总结

这是对代码逻辑的简要总结,详细的代码位于https://github.com/baikal2411/SMC/

详细的外设要求信息见第十九届智能车摩托组外设清单。

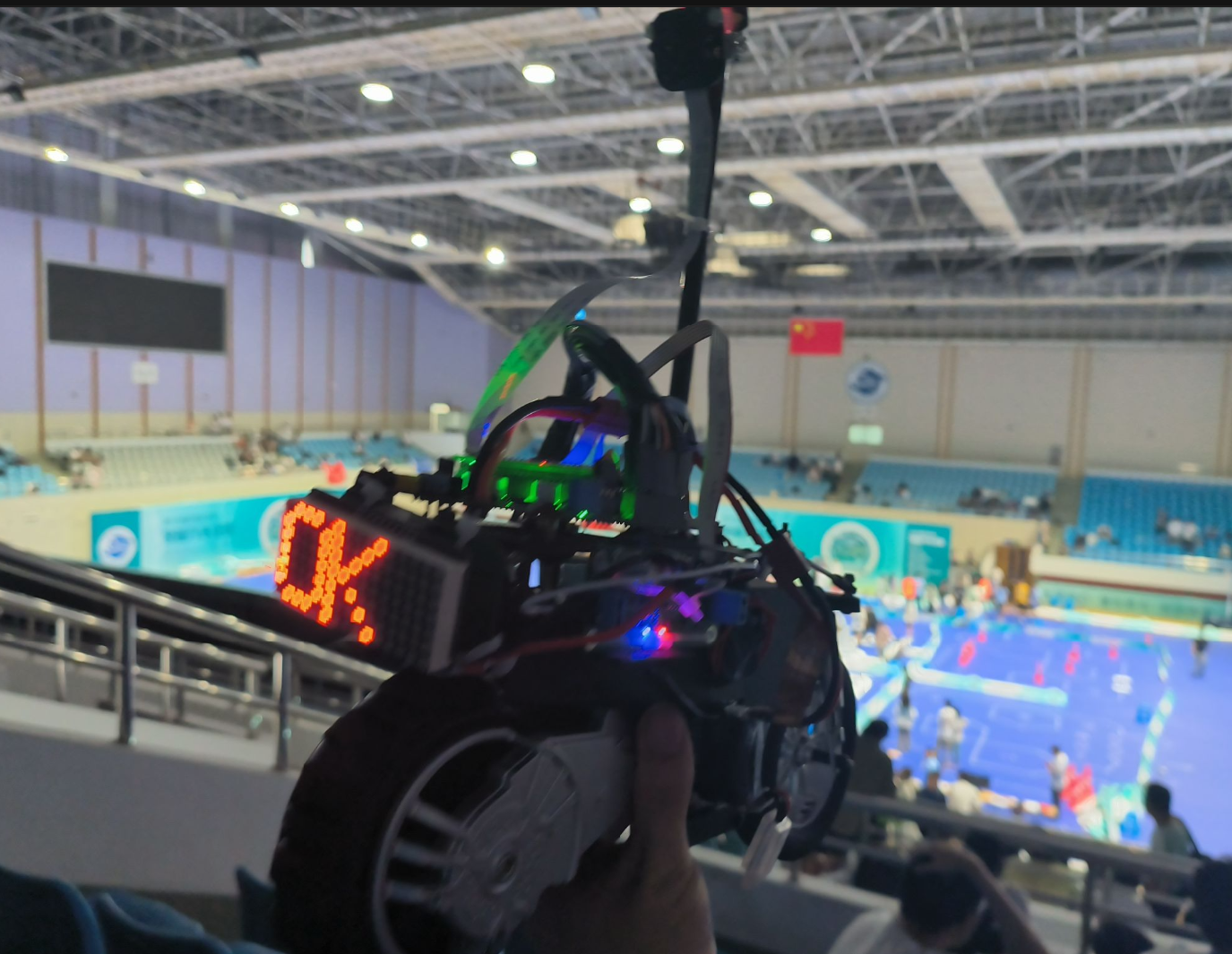

image-20250410004239054

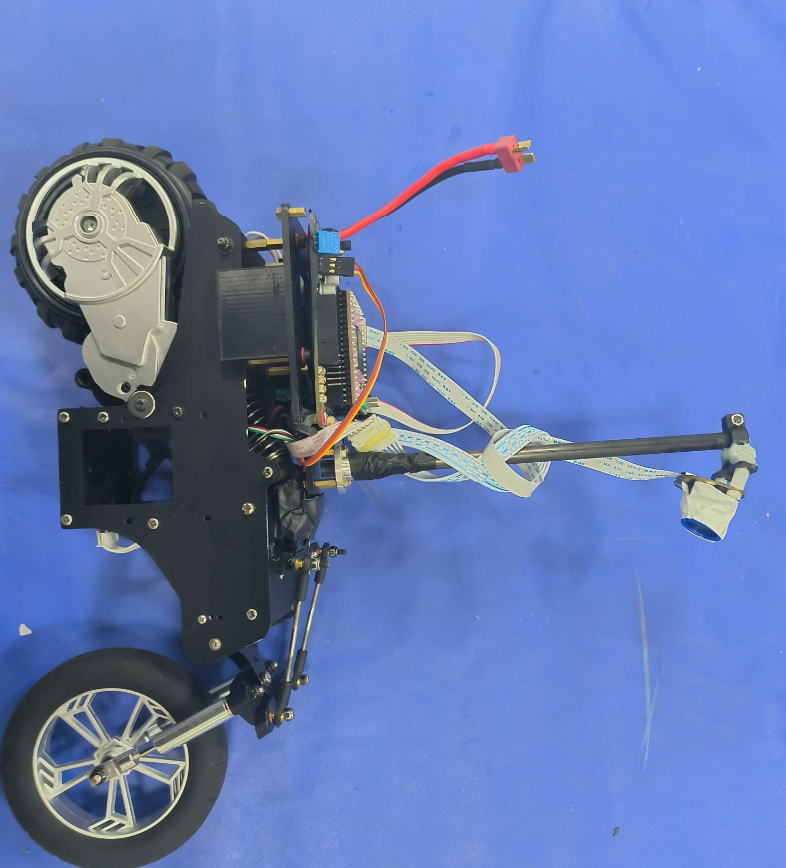

image-20250410004252980

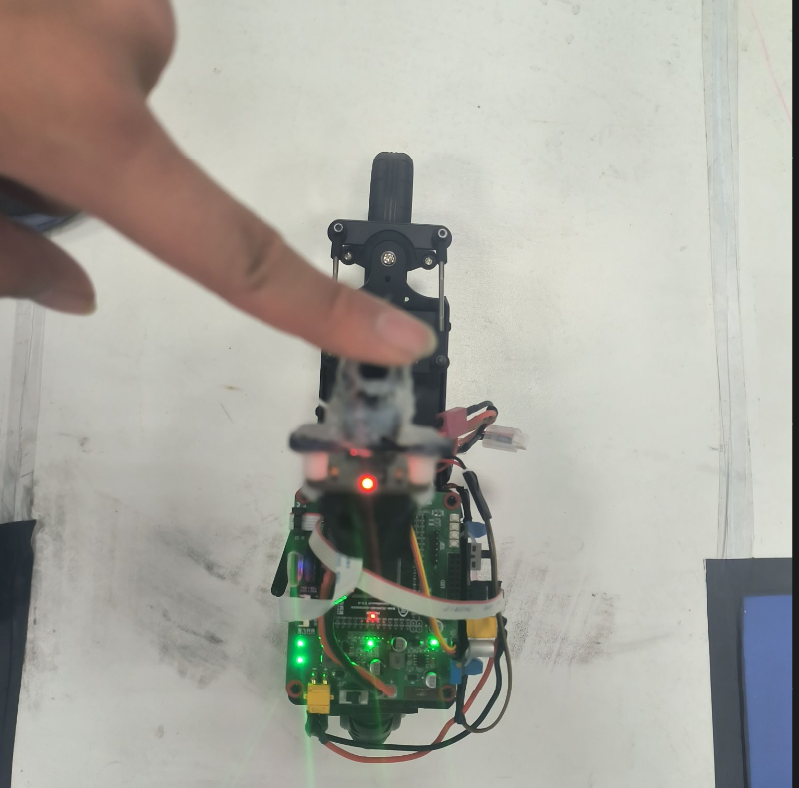

image-20250410004312430

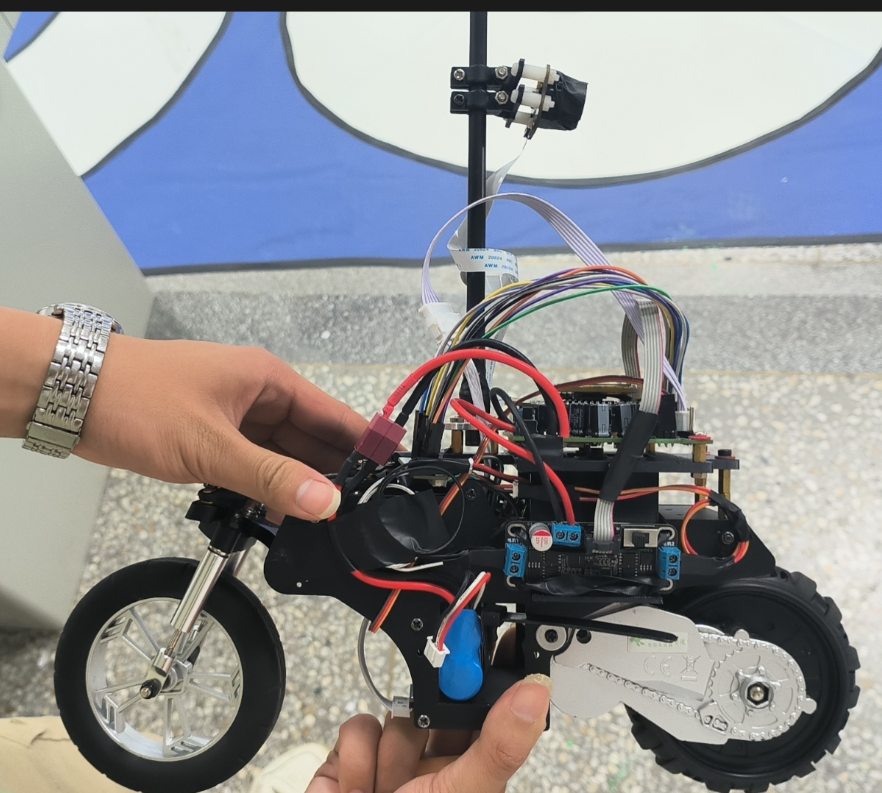

image-20250410004323950

CPU资源安排

对于cpu0而言:需要等待 CPU1 核心完成初始化或某些事件准备就绪,确保多核协作的同步。

seekfree_assistant_interface_init(SEEKFREE_ASSISTANT_WIRELESS_UART):初始化无线串口助手接口。

seekfree_assistant_camera_information_config(...):配置摄像头助手的信息,包括摄像头类型、图像数据缓冲区及分辨率。

通过 VOFA 工具发送波形数据,用于调试或监控。

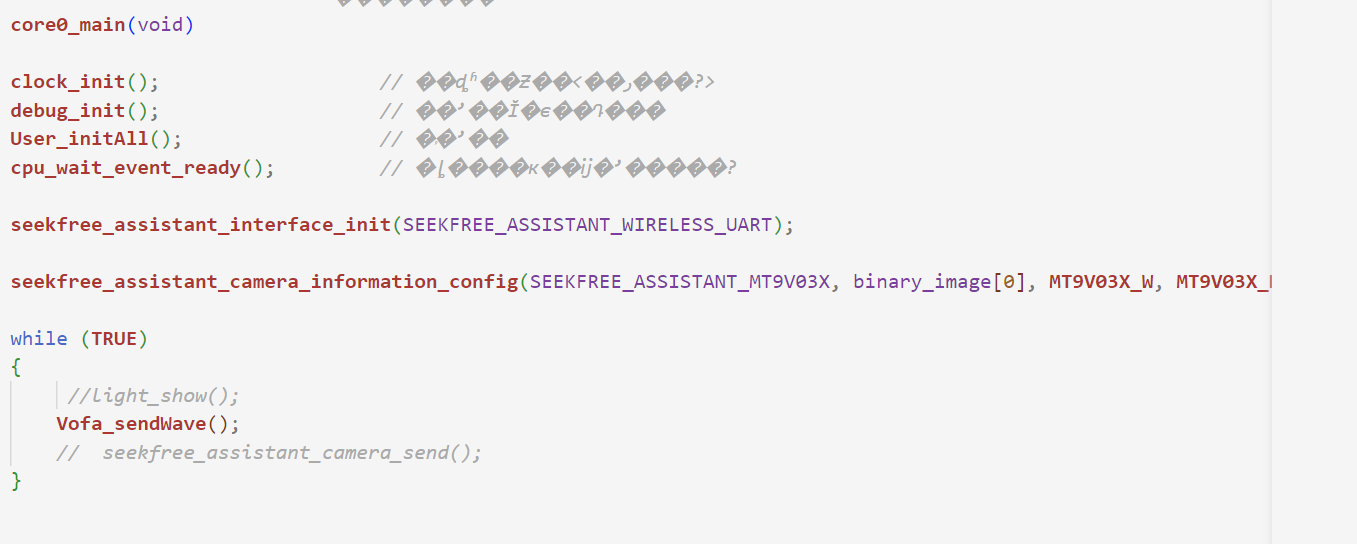

image-20250410005343890

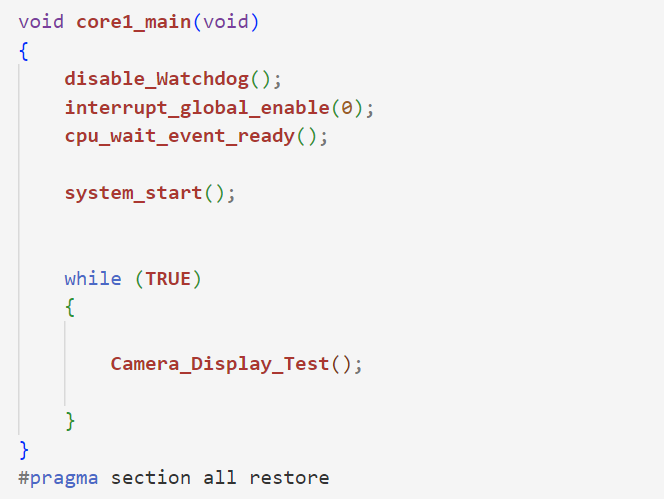

对于cpu1而言:直接运行图像识别。

image-20250410004948891

中断设置

PIT 定时器中断

cc60_pit_ch0_isrcc60_pit_ch1_isr

处理定时器中断,清除中断标志。在cc60_pit_ch0_isr中:

  • 扫描按键(User_keyScan())。

  • 获取陀螺仪和加速度计数据(imu660ra_get_gyro()imu660ra_get_acc())。

  • 调用控制逻辑(CH0_LOOP())。

  • 如果检测到停止标志或陀螺仪角度异常,则停止运动并复位控制。

  • cc60_pit_ch1_isr中:清除中断标志.

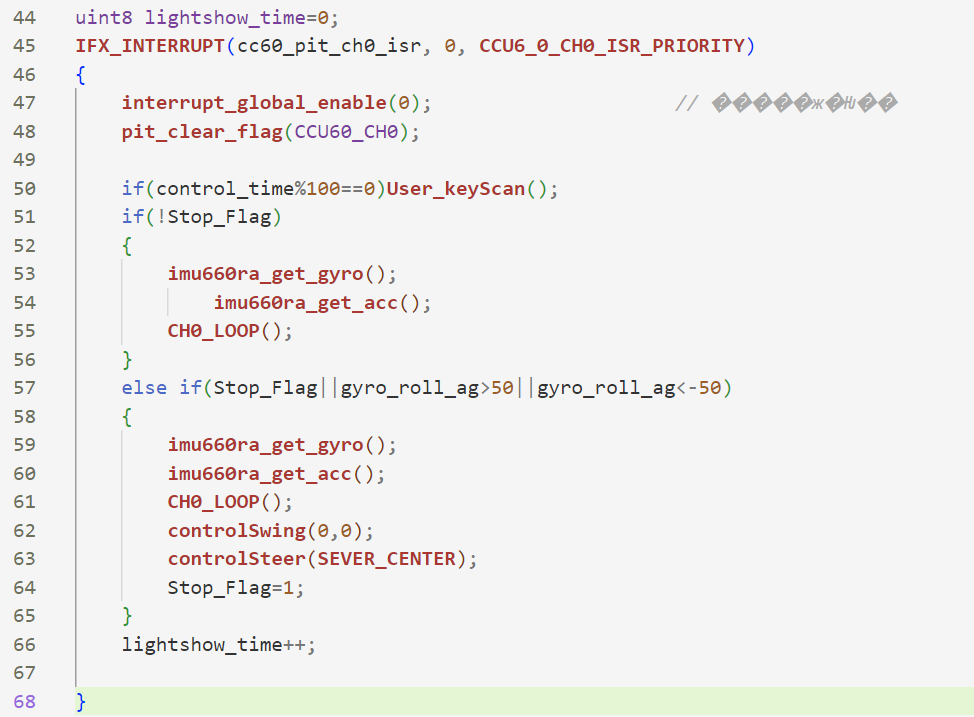

image-20250410005725994

外部中断

exti_ch0_ch4_isrexti_ch3_ch7_isr:处理外部引脚中断,清除中断标志。

例如:在 exti_ch3_ch7_isr 中,处理摄像头的垂直同步信号(camera_vsync_handler())和点阵屏扫描(dot_matrix_screen_scan())。在 exti_ch1_ch5_isr 中,处理 ToF 模块的中断(tof_module_exti_handler()

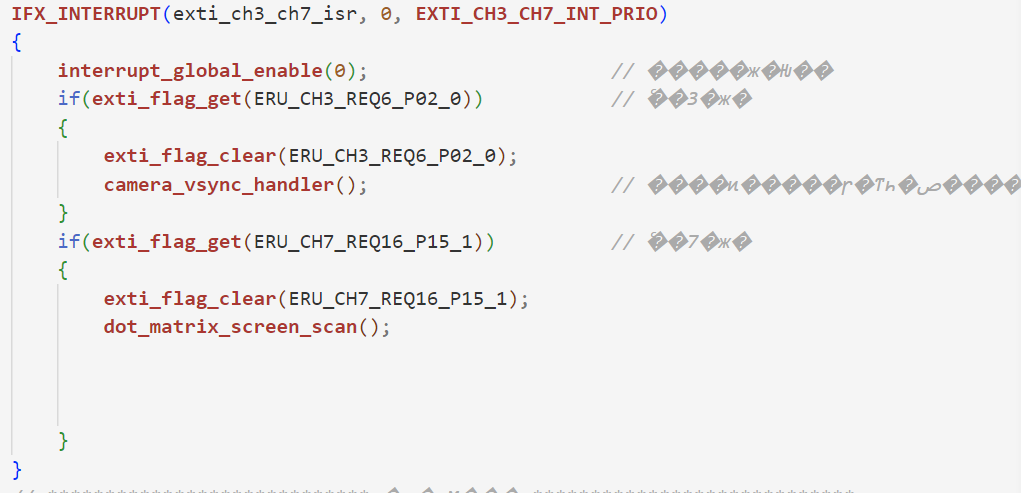

image-20250410005909048

DMA中断

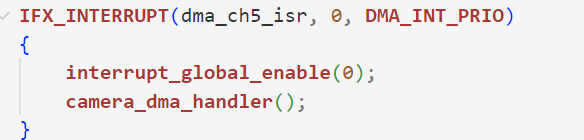

image-20250410005940122

dma_ch5_isr处理 DMA 传输完成中断。并且调用摄像头 DMA 数据处理函数(camera_dma_handler())。

UART中断

  • 发送和接收中断

    例如:

    • uart0_rx_isr:处理 UART0 的接收中断,调用调试或数据处理函数(如 debug_interrupr_handler())。
    • uart1_rx_isr:处理摄像头 UART 数据接收(camera_uart_handler())和 TLD7002 回调。
    • uart2_rx_isr:处理无线模块 UART 数据接收(wireless_module_uart_handler())。
    • uart3_rx_isr:处理 GNSS 模块的 UART 数据接收(gnss_uart_callback())。
  • 错误中断

    • 例如:
      • uart0_er_isruart3_er_isr:处理 UART 错误中断,调用错误处理函数(如 IfxAsclin_Asc_isrError())。

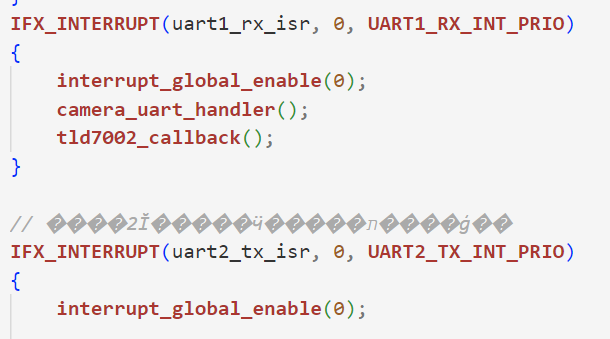

image-20250410010144301

在每个中断服务程序中,使用 interrupt_global_enable(0) 来启用全局中断,避免中断嵌套问题。

控制逻辑

位于文件control_strategy当中

1. 偏差计算

  • computeDevation 函数
    • 通过图像处理结果(如中线、左线和右线的位置),计算车辆相对于路径的偏差。
    • 根据路径的曲率(curvity)判断轨迹是左偏、右偏还是直线。
    • 计算偏差值(devationpart_devation),并根据车辆位置(如是否丢线)进行修正。
    • 输出偏差值,用于后续的方向控制。

2. 路径规划

  • 根据图像中线和左右边界线的位置,规划车辆的前视路径(foresight_strforesight_end)。
  • 判断路径的偏移方向(左偏或右偏),并调整偏差值以适应不同的道路情况。

3. 速度控制

  • getTargetSpeed 函数
    • 根据当前偏差值(current_devation),动态调整目标速度(target_speed)。
    • 偏差较小时,允许更高的速度;偏差较大时,降低速度以提高安全性。

4. 姿态控制

  • CH0_LOOP 函数
    • 周期性更新车辆的姿态和运动参数:
      • 每 1ms 更新一次 Roll 角速度控制。
      • 每 5ms 更新一次 Roll 角度控制。
      • 每 50ms 更新一次 Yaw 角速度和方向控制。
      • 每 100ms 更新一次速度控制。
    • 使用 PID 控制器(如 ROLL_AV_PIDROLL_AG_PIDYAW_AV_PID)对车辆的姿态和速度进行精确控制。
    • 调用 controlSteercontrolSwing 函数调整舵机和电机的输出。

5. 偏差调整

  • Devation_Adjust 函数
    • 根据不同的场景(如左环岛、右环岛等),对偏差值进行限制和修正。
    • 确保车辆在特殊场景下能够保持稳定的轨迹。

下面给出中断的控制函数:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
void CH0_LOOP(void)
{

// float temp_devation = computeDevation(REFERENCE_STR, REFERENCE_END, STRAIGHT_LIMIT);
devation = Kalman_Filter(&DEVATION_KALMAN,current_devation);

if (control_time % 2 == 0)
{
Attitude_Solution(Mahony);
gyro_pitch_ag += 3;//correct pitch to zero
}

// 100ms更新一次速度环
if (control_time % 200 == 0)
{
control_time = 0;
Encoder_getData();
current_speed = -SPEED_INDEX * (encoder_left + encoder_right);
getTargetSpeed();
speed_out = positionalPID(&SPEED_PID, speed_pid, current_speed, target_speed);
}
// 50ms更新一次Yaw角速度
if (control_time % 100 == 0)
{
Devation_Adjust();//ADJUST DEVATION
yaw_av_out = positionalPID(&YAW_AV_PID, yaw_av_pid, gyro_yaw_av, 0);
target_accel = 2.5f;
if (gyro_pitch_ag > 10)
accel_out = incrementalPID(&ACCEL_PID, accel_pid, gyro_roll_ac, (target_accel + PITCH_INDEX * sinf(gyro_pitch_ag * 0.01745f)));
else
{
accel_out = 0;
Mduty = 2000;
}
turn_out = positionalPID(&TURN_PID, turn_pid, devation, 0);
turn_out = protectRange(turn_out,-80,+80);
controlSteer(SEVER_CENTER + turn_out);
bend_out = positionalPID(&BEND_PID, bend_pid, devation, 0);
Mduty += accel_out;
}
// 5ms更新一次 Roll角度
if (control_time % 10 == 0)
{
roll_ag_out = positionalPID(&ROLL_AG_PID, roll_ag_pid, gyro_roll_ag, -yaw_av_out-bend_out);
}
// 1ms更新一次 Roll角速度,
if (control_time % 2 == 0)
{
Tduty = incrementalPID(&ROLL_AV_PID,roll_av_pid,gyro_roll_av,roll_ag_out + dynamic_zero);
// Tduty = incrementalPID(&ROLL_AV_PID,roll_av_pid,gyro_roll_av,roll_ag_out + dynamic_zero);
// 限幅
Mduty = protectRange(Mduty,-4000,+4000);

Tduty = protectRange(Tduty,-4000,+4000);
if (gyro_pitch_ag > 10)
controlSwing(-Mduty,Tduty);
else
controlSwing(-2000,Tduty);
}
control_time += 2;
system_time++;
}

其中最重要的就是串级PID的使用了,

(1) 外环:速度控制

  • 输入:目标速度(target_speed)与当前速度(current_speed)的误差。
  • 输出:加速度控制目标(speed_out),作为内环的输入。

(2) 内环:加速度控制

  • 输入:目标加速度(target_accel)与当前加速度(gyro_roll_ac)的误差。
  • 输出:电机的PWM补偿(accel_out)。

(3) 方向控制

  • 输入:偏差(devation)与目标偏差(通常为0)的误差。
  • 输出:舵机的控制信号(turn_out)。

(4) 姿态控制

  • 输入:目标Roll角速度(roll_ag_out)与当前Roll角速度(gyro_roll_av)的误差。
  • 输出:电机的PWM信号(Tduty)。

(1) 速度控制

  • 目标:根据当前速度和目标速度,调整车辆的加速度和电机输出。

  • 实现

    1
    2
    3
    4
    5
    6
    7
    Encoder_getData();

    current_speed = -SPEED_INDEX * (encoder_left + encoder_right);

    getTargetSpeed();

    speed_out = positionalPID(&SPEED_PID, speed_pid, current_speed, target_speed);
    • Encoder_getData() 获取当前速度。
    • getTargetSpeed() 根据偏差计算目标速度。
    • positionalPID 使用速度 PID 控制器计算速度误差,输出 speed_out

(2) 加速度控制

  • 目标:根据目标加速度和当前加速度,调整车辆的动力输出。

  • 实现

    1
    2
    3
    4
    5
    6
    7
    if (gyro_pitch_ag > 10)

    accel_out = **incrementalPID**(&ACCEL_PID, accel_pid, gyro_roll_ac, (target_accel + PITCH_INDEX * **sinf**(gyro_pitch_ag * 0.01745f)));

    else

    accel_out = 0;
    • 使用增量式 PID 控制器(incrementalPID)计算加速度误差,输出 accel_out
    • 当车辆的 Pitch 角度较大时,考虑重力影响进行补偿。

(3) 方向控制

  • 目标:根据偏差调整车辆的方向。

  • 实现

    1
    2
    3
    4
    5
    turn_out = positionalPID(&TURN_PID, turn_pid, devation, 0);

    turn_out = protectRange(turn_out, -80, +80);

    controlSteer(SEVER_CENTER + turn_out);
    • 使用方向 PID 控制器(TURN_PID)计算偏差误差,输出 turn_out
    • 调用 controlSteer 调整舵机角度。

(4) Roll 角度控制

  • 目标:通过 Roll 角度 PID 控制器调整车辆的平衡。

  • 实现

    1
    roll_ag_out = **positionalPID**(&ROLL_AG_PID, roll_ag_pid, gyro_roll_ag, -yaw_av_out - bend_out);
    • 使用 Roll 角度 PID 控制器(ROLL_AG_PID)计算 Roll 角度误差,输出 roll_ag_out
    • 结合 Yaw 角速度和弯道补偿(bend_out)进行调整。

(5) Roll 角速度控制

  • 目标:通过 Roll 角速度 PID 控制器调整电机输出。

  • 实现

    1
    Tduty = incrementalPID(&ROLL_AV_PID, roll_av_pid, gyro_roll_av, roll_ag_out + dynamic_zero);
    • 使用 Roll 角速度 PID 控制器(ROLL_AV_PID)计算 Roll 角速度误差,输出电机占空比 Tduty

图像的预处理

image_process.c 文件的主要作用是对摄像头采集的图像数据进行预处理和特征提取,为后续的路径规划和车辆控制提供基础数据。它包含了图像的二值化、边界检测、噪声过滤以及中线计算等功能。


1. 图像预处理

  • Sobel 算子 (image_sobel)
    • 使用 Sobel 算子计算图像的梯度,提取边缘信息。
    • 根据梯度值和局部平均值进行二值化处理,生成二值图像。
    • 输出结果存储在 binary_image 中,用于后续处理。
  • 自适应阈值 (adaptiveThreshold)
    • 根据局部区域的平均值动态计算阈值,对图像进行二值化。
    • 适用于光照变化较大的场景。

2. 边界检测

  • 左手法和右手法 (findline_lefthand_adaptivefindline_righthand_adaptive)
    • 使用迷宫搜索算法,从种子点开始沿左侧或右侧边界搜索。
    • 搜索结果存储在 b_leftb_right 中,分别表示左边界和右边界的点集。
  • 边界转换
    • b_leftb_right 中的点集转换为每一行的边界值,存储在 left_lineright_line 中。

3. 中线计算

  • 中线计算 (maze_image_predeal)
    • 根据左右边界线计算每一行的中线位置,存储在 mid_line 中。
    • 中线用于后续的路径规划和偏差计算。

4. 噪声过滤

  • 二值图像过滤 (Bin_Image_Filter)
    • 对二值图像进行噪声过滤,移除孤立点或小面积噪声。
    • 根据周围像素的值判断当前像素是否需要保留。
  • 中值滤波 (medianFilter)
    • 使用中值滤波器平滑图像,减少噪声对边界检测的影响。

5. 边界处理

  • 边界绘制 (image_draw_rectan)
    • 在图像的边界区域绘制黑色矩形,避免边界噪声影响处理结果。

6. 图像预处理流程

  • 迷宫图像预处理 (maze_image_predeal)
    • 调用 image_draw_rectan 绘制边界。
    • 使用 GetSeed 提取种子点。
    • 调用 findline_lefthand_adaptivefindline_righthand_adaptive 搜索左右边界。
    • 将边界点集转换为每一行的边界值,并计算中线。

预处理的流程:

  1. 图像预处理
    • 对摄像头采集的原始图像进行梯度计算、二值化和噪声过滤,生成清晰的二值图像。
  2. 边界检测
    • 使用迷宫搜索算法提取道路的左右边界线。
  3. 中线计算
    • 根据左右边界线计算道路的中线,为路径规划和车辆控制提供参考。
  4. 噪声处理
    • 通过滤波算法移除图像中的噪声,增强边界检测的鲁棒性。
  5. 数据输出
    • 输出左右边界线和中线的坐标数据,供后续模块使用。

图像边界的提取

image_tool.c 文件主要实现了图像处理相关的功能,核心目的是从图像数据中提取道路信息(如中线、左右边界线、拐点等),并为路径规划和车辆控制提供支持。以下是文件的主要功能和实现的详细解释:


  1. 文件的主要功能
  • 迷宫算法:通过迷宫搜索算法提取道路的左右边界线或拐点。
  • 拐点检测:根据梯度变化或坐标变化检测道路的拐点。
  • 线段拟合:通过拟合算法判断道路是否为直线。
  • 丢线处理:在丢失边界线时,通过补线算法恢复道路信息。
  • 辅助判断:提供道路类型(如环岛、障碍物)的辅助判断功能。

2. 核心函数解析

(1) maze_find_inflection

  • 功能:使用迷宫算法从起始点开始,沿左侧或右侧边界搜索拐点。
  • 输入参数
    • choose:选择搜索方向('L' 表示左侧,'R' 表示右侧)。
    • StartPoint:起始点坐标。
    • endline:搜索的最小行索引。
    • num:最大搜索点数。
    • Qiedian:输出的拐点坐标。
    • thre:梯度变化的阈值。
  • 实现逻辑
    • 使用迷宫搜索算法,沿着图像的二值化边界线进行遍历。
    • 通过梯度变化(cal_gradient_Point)检测拐点。
    • 如果找到满足条件的拐点,则将其坐标存储到 Qiedian 中。

(2) FillingLine

  • 功能:在丢失边界线时,通过起点和终点之间的直线补全边界线。
  • 输入参数
    • Choose:选择补全的边界线('L' 表示左边界,'R' 表示右边界)。
    • StarPointEndPoint:起点和终点坐标。
  • 实现逻辑
    • 根据起点和终点计算直线的斜率和截距。
    • 遍历起点到终点之间的行,计算每一行的边界线坐标并填充。

(3) GetSeed

  • 功能:从图像中提取种子点,用于后续的边界线搜索。
  • 实现逻辑
    • 在图像的某一行(如第 118 行)中,检测黑白跳变点。
    • 根据跳变点的位置,提取左右边界的种子点。

(4) getValidMidRow

  • 功能:计算有效的中线行索引,用于判断道路的有效区域。
  • 实现逻辑
    • 从图像底部向上遍历,检测中线是否有效。
    • 使用滑动窗口对中线行索引进行平滑处理。

(5) cal_gradient_Point

  • 功能:计算两点之间的梯度(斜率)。
  • 实现逻辑
    • 根据两点的坐标计算斜率。
    • 如果两点的 X 坐标相同,则返回一个极大值(表示垂直线)。

(6) find_straight

  • 功能:判断一段边界线是否为直线。
  • 实现逻辑
    • 使用最小二乘法拟合直线,计算直线的斜率和截距。
    • 根据直线与实际点的偏差,判断是否为直线。

(7) EvaluateCircleBoundary

  • 功能:判断当前道路是否为环岛。
  • 实现逻辑
    • 根据左右边界线的变化(如跳变、间距)判断是否为环岛。
    • 如果满足环岛条件,则返回 true

(8) EvaluateBarrierBoundary

  • 功能:判断当前道路是否存在障碍物。
  • 实现逻辑
    • 检测左右边界线的跳变幅度。
    • 如果跳变幅度超过阈值,则认为存在障碍物。

(9) UpInflection_Handle_Test

  • 功能:在丢失边界线时,向上搜索拐点并补全边界线。
  • 实现逻辑
    • 从起始点向上搜索黑白跳变点。
    • 使用迷宫算法找到拐点,并通过 FillingLine 补全边界线。

3. 文件的整体作用

  • 图像处理:从二值化图像中提取道路的左右边界线和中线。
  • 路径规划:通过拐点检测和直线拟合,为路径规划提供支持。
  • 丢线处理:在边界线丢失时,通过补线算法恢复道路信息。
  • 辅助判断:提供环岛、障碍物等特殊道路场景的判断功能。

image_tool.c 文件是图像处理模块的核心部分,主要通过迷宫搜索、梯度计算和拟合算法提取道路信息,并为车辆的路径规划和控制提供基础数据。它在整个系统中起到了桥梁作用,将图像数据转化为可用于控制的道路信息。

元素识别处理

camera.c 文件的主要功能是处理摄像头采集的图像数据,进行图像预处理、道路特征提取、道路类型识别以及特定道路元素的处理。以下是文件的内容梳理:


1. 文件的主要功能

  • 图像采集与预处理:从摄像头获取原始图像数据,并进行二值化、边界增强等处理。
  • 道路特征提取:提取左右边界线、中线以及其他道路特征。
  • 道路类型识别:识别直道、弯道、环岛、十字路口、障碍物等道路类型。
  • 道路元素处理:根据识别的道路类型,执行相应的处理逻辑。
  • 调试与显示:通过点阵屏或显示屏输出调试信息和图像。

2. 文件的主要模块

(1) 全局变量

  • 图像数据
    • temp_Image:存储摄像头采集的原始图像。
    • binary_imageblack_white_Image:存储二值化后的图像。
  • 道路特征
    • left_lineright_linemid_line:分别表示左右边界线和中线的坐标。
  • 状态标志
    • straight_flagbend_flagS_bend_flag 等:标志当前道路类型。
    • Stop_Flag:标志是否需要停车。
  • 道路类型结构体
    • Road_Type_Test:包含各种道路类型的标志(如十字路口、环岛、障碍物等)。

(2) 图像预处理

  • Camera_Display_Test
    • 核心函数,用于处理摄像头采集的图像。
    • 主要步骤
      1. 调用 Copy_Origin_Image_Test 复制原始图像。
      2. 调用 Local_Dajin 进行二值化处理。
      3. 调用 image_sobel 提取边缘信息。
      4. 调用 Bin_Image_Filterblack_white_Image_Filter 进行噪声过滤。
      5. 调用 image_draw_rectan 增强边界条件。
      6. 调用 maze_image_predeal 提取左右边界线和中线。
      7. 调用 getValidMidRow 计算有效中线行。
      8. 判断道路类型(直道或弯道),并计算偏差值。

(3) 道路类型识别

  • Element_Ack_usingCNT
    • 根据当前道路状态,识别特定的道路类型(如十字路口、环岛、障碍物等)。
    • 主要逻辑
      • 调用 Clarify_CrossClarify_Left_CircleClarify_Right_Circle 等函数,判断是否为特定道路类型。
      • 更新 Road_Type_Test 中的标志位。
  • Element_Ack_Test
    • 类似于 Element_Ack_usingCNT,但不依赖 process_count,直接检测道路类型。

(4) 道路元素处理

  • Element_Handle_Test
    • 根据识别的道路类型,调用相应的处理函数。
    • 主要处理函数
      • Handle_Left_CircleIsland_TestHandle_Right_CircleIsland_Test:处理左环岛和右环岛。
      • Handle_Normal_Cross_Test:处理十字路口。
      • Handle_Left_Barrier_TestHandle_Right_Barrier_Test:处理左侧和右侧障碍物。
      • Handle_Stop_Test:处理停车标志。
      • Handle_S_Bend:处理 S 型弯道。

(5) 道路类型识别与处理的辅助函数

  • 十字路口
    • Clarify_Cross:判断是否为十字路口。
    • Handle_Normal_Cross_Test:处理十字路口的逻辑。
    • FixCross_Midline:修正十字路口的中线。
    • CrossExitAssistant:辅助判断是否离开十字路口。
  • 环岛
    • Clarify_Left_CircleClarify_Right_Circle:判断是否为左环岛或右环岛。
    • Handle_Left_CircleIsland_TestHandle_Right_CircleIsland_Test:处理环岛的逻辑。
  • 障碍物
    • Clarify_Left_BarrierClarify_Right_Barrier:判断是否存在左侧或右侧障碍物。
    • Handle_Left_Barrier_TestHandle_Right_Barrier_Test:处理障碍物的逻辑。
  • 停车
    • Clarify_Stop_Test:判断是否需要停车。
    • Handle_Stop_Test:处理停车逻辑。
  • S 型弯道
    • Clarify_S_Bend:判断是否为 S 型弯道。
    • Handle_S_Bend:处理 S 型弯道的逻辑。

(6) 图像二值化

  • Local_Dajin
    • 使用 Otsu 算法对图像进行二值化。
    • 分别对图像的上半部分和下半部分计算阈值,并进行二值化处理。
  • GetHistGramotsu2dTh
    • 计算图像的直方图,并使用 Otsu 算法计算二值化阈值。
  • binaryzation
    • 根据阈值对图像进行二值化。

(7) 调试与显示

  • light_show
    • 根据当前道路状态,通过点阵屏显示调试信息。
    • 显示内容包括十字路口、环岛、障碍物等状态。
  • ips200_displayimage03x
    • 在显示屏上显示二值化图像。
  • ips200_show_stringips200_show_int
    • 显示调试字符串和数值。

3. 文件的整体作用

  1. 图像处理
    • 从摄像头获取原始图像,并进行二值化、边界增强和特征提取。
  2. 道路识别
    • 识别直道、弯道、十字路口、环岛、障碍物等道路类型。
  3. 道路处理
    • 根据识别的道路类型,执行相应的处理逻辑。
  4. 调试与显示
    • 输出调试信息和图像,便于开发和调试。

我们以右环岛为例说明识别逻辑:

右环岛的识别通过函数 Clarify_Right_Circle() 实现,其核心逻辑是基于图像特征(如边界线、梯度变化、黑白区域分布等)判断当前道路是否为右环岛。

识别步骤

  1. 边界条件检查
    • 调用 EvaluateCircleBoundary('R', ...) 检查右边界是否满足环岛的基本条件(如边界线的连续性和形状)。
    • 如果不满足条件,直接返回 false
  2. 寻找右边界拐点
    • 使用迷宫搜索算法 maze_find_inflection_bythre('R', ...) 从图像中寻找右边界的拐点(right_down)。
    • 如果拐点位置不合理(如超出图像范围或过于靠近底部),返回 false
  3. 统计黑白区域分布
    • 在右边界拐点附近统计黑白区域的分布情况,判断是否符合右环岛的特征。
    • 如果黑白区域的分布不符合预期,返回 false
  4. 计算边界长度
    • 通过遍历右边界线,计算第一段和第二段的长度(firstlenseclen)。
    • 如果两段长度符合右环岛的特征(如第一段较长,第二段较短),返回 true,否则返回 false

右环岛的处理通过函数 Handle_Right_CircleIsland_Test() 实现,其核心逻辑是基于状态机逐步完成右环岛的处理。

处理步骤

  1. 状态机初始化

    • 使用变量 RightCircleIsland_Stage_Test 表示右环岛的当前处理阶段。
    • 每个阶段对应不同的处理逻辑。
  2. 各阶段处理逻辑

    • 阶段 0

      :检测右边界的丢失行数和丢失点数,寻找右边界的拐点,并补全右边界线。

      • 如果丢失点数超过阈值且时间满足条件,进入下一阶段。
    • 阶段 1

      :继续寻找右边界的拐点,并补全右边界线。

      • 如果丢失点数小于阈值且时间满足条件,进入下一阶段。
    • 阶段 2

      :检测右边界的上方拐点,并补全右边界线。

      • 如果满足条件(如拐点位置合理),进入下一阶段。
    • 阶段 3

      :处理右边界的特殊情况(如大面积丢失),并补全右边界线。

      • 如果满足条件(如时间或边界特征),进入下一阶段。
    • 阶段 4

      :检测右边界的最终拐点,并补全右边界线。

      • 如果满足条件,进入下一阶段。
    • 阶段 5:完成右环岛的处理,清除右环岛标志位。

  3. 状态机结束

    • 当状态机进入最终阶段(阶段 5),清除右环岛标志位,并记录右环岛处理完成的次数。
